產品名稱：SRM 660C 粉末衍射線位和線型標準（標準品）
英文名稱：Line Position and Line Shape Standard for Powder Diffraction (Lanthanum Hexaboride Powder)
品牌：美國NIST
運輸信息：
| 產品編號 | 規格 | 貨期 | 銷售價 | 您的折扣價 |
|---|---|---|---|---|
| SRM 660C | 1×6g | 現貨 | 14130 | 立即咨詢 |
- COA
- MSDS
主要用途：
SRM 660C粉末衍射線位和線型標準（標準品）旨在用于校準通過粉末衍射法確定的衍射線位置和線形。
規格：
SRM 660c 由大約 6 克六硼化鑭 (LaB6) 粉末組成，在氬氣下裝瓶。
材料描述：
SRM 是在專門的處理運行中使用富集到標稱 99% 濃度的 11B 同位素制備的。這種同位素富集使這種 SRM 與中子衍射群落相關。然后將所得粉末退火并在氬氣下裝瓶。 X射線粉末分析衍射數據表明，SRM 660C粉末衍射線位和線型標準（標準品）在衍射特性方面是均勻的。
認證值：
22.5 °C 溫度下的認證晶格參數為 0.415 682 6 nm ± 0.000 008 nm
由該值定義的區間及其擴展不確定度 (k = 2) 由 B 類不確定度支配，該不確定度是根據對測量數據及其分布的技術理解估計的。 NIST 認證值是 NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已調查或考慮。認證值和不確定度是根據 ISO/JCGM 指南 [1] 中描述的方法計算的。被測量是晶格參數。計量溯源性是長度的 SI 單位（以納米表示）。
信息值：

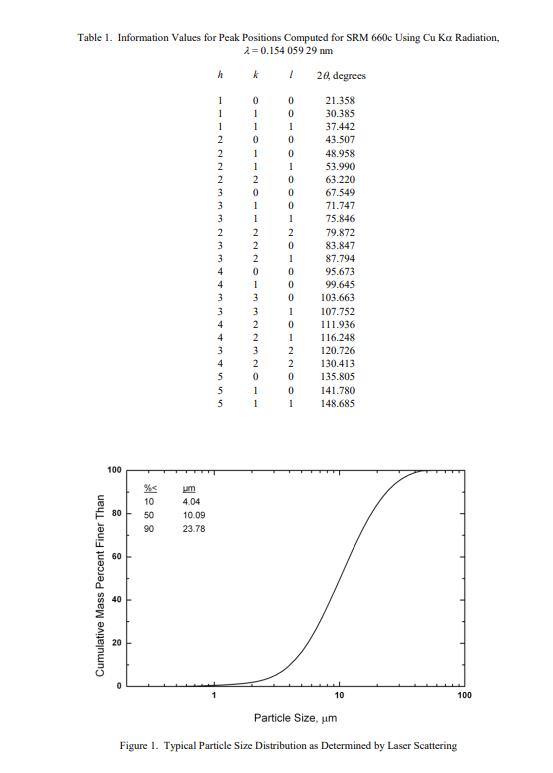

對認證數據的分析包括對洛倫茲輪廓的半峰全寬 (FWHM) 進行細化，以解釋樣本引起的展寬。 FWHM 項的角度依賴性隨 1/cos θ 變化，被解釋為尺寸引起的展寬。獲得的值與大約 0.8 μm 的平均體積加權域大小一致。變化為 tan θ 的術語，解釋為微應變，細化為零。計算的峰位置的信息值在表 1 中給出。由激光散射確定的典型粒徑分布在圖 1 中給出。信息值被認為是 SRM 用戶感興趣的值，但還不夠信息可用于評估與該值相關的不確定性。信息值不能用于建立計量溯源性。
來源、準備和分析
材料來源：富含 11 硼的碳化硼前體購自美國俄克拉荷馬州 Quapaw 的 Ceradyne Boron Products LLC。六硼化鑭由德國戈斯拉爾的 H.C Starck GmbH 合成。退火由美國威斯康星州密爾沃基的 Cerac Inc. 進行。
認證方法：認證是使用來自 NIST 構建的衍射儀 [2] 的數據進行的，并使用 Rietveld 方法 [4] 通過基本參數方法 (FPA) [3] 進行分析。這些分析用于驗證同質性并驗證晶格參數。經認證的晶格參數值與國際單位制 (SI) [5] 定義的基本長度單位之間的聯系是使用 Cu Kα 輻射的發射光譜作為構建衍射剖面的基礎而建立的.使用 FPA，衍射輪廓被建模為描述波長光譜的函數的卷積，衍射光學的貢獻，以及微觀結構特征產生的樣品貢獻。分析來自發散光束儀器的數據需要了解衍射角和有效的源-樣品-檢測器距離。因此，FPA 分析中包含了兩個額外的模型，以說明樣本的影響高度和衰減。基于對測量誤差性質的了解，在通過統計分析分配的 A 類不確定性和 B 類不確定性的背景下分析認證數據，從而為認證值建立穩健的不確定性。
認證程序：數據是使用 2.2 kW 密封銅管收集的，該銅管具有細長的幾何形狀，在 1.8 kW、45 kV 和 40 mA 的功率下運行。源尺寸約為 12 mm × 0.04 mm，可變發散狹縫名義上設置為 0.8°。入射光束的軸向發散受到 2.2° 索勒狹縫的限制。測角器半徑為 217.5 毫米。在 0.2 mm (0.05°) 接收狹縫前面約 113 mm 處放置一個 2 mm 反散射狹縫。用石墨后樣品單色儀過濾散射的 X 射線，并用閃爍檢測器計數。在數據收集過程中，樣品以 0.5 Hz 的速度旋轉。該機器位于溫度受控的實驗室空間內，標稱短程溫度控制為 ± 0.1 K。在數據收集過程中使用據稱精確到 ± 0.15 K 的 Veriteq SP 2000 監視器記錄溫度和濕度。來源在記錄任何認證數據之前，允許在操作條件下平衡至少一小時。機器的性能通過使用 SRM 660b 線位置和線形標準進行粉末衍射 [6] 和 SRM 676a 氧化鋁粉末進行 X 射線衍射定量分析 [7] 使用 Cline 等人討論的程序進行了鑒定。
在裝瓶操作期間，以分層隨機方式從單位數量中選擇了 10 個 SRM 660c 單位。認證數據是從 10 個瓶子中的每一個準備的 2 個樣品中記錄的，總共 20 個樣品。數據是從衍射圖案的 24 個選定區域收集的，每個區域包括在 20° 到 150 的 2θ 范圍內可訪問的反射之一°。掃描范圍的角寬度是觀察到的 20 到 30 倍輪廓的 FWHM 值被選擇為提供跨越每個峰的至少 0.3° 2θ 的表觀背景。選擇的步長至少包括高于 FWHM 的八個數據點。在每個輪廓上花費的計數時間與觀察到的衍射強度成反比，從而實現輪廓之間的恒定計數統計。每個樣品的總收集時間約為 24 小時。
確定某些商業設備、儀器或材料是為了充分說明實驗程序。此類標識并不意味著美國國家標準與技術研究院的推薦或認可，也不意味著所標識的材料或設備一定是可用于該目的的最佳材料。 SRM 660c 第 3 頁，共 5 頁 數據分析：使用 TOPAS [8] 中實施的 FPA 方法以及復制 FPA 模型 [9] 的基于 NIST Python 的代碼分析認證數據。雖然 TOPAS 允許使用結構模型進行 Rietveld 分析，但在 Python 代碼中，峰位置受空間群對稱性的限制，以允許細化晶格參數。最初的分析是使用基于 Python 的代碼在使用 20 個數據集的整個套件的全局改進中執行的。這允許使用非常有利的泊松計數統計來確定特定于儀器輪廓函數 (IPF) 的參數。該分析使用了 Cu Kα1/Kα2 發射光譜，包括衛星成分，正如 G. H?lzer 等人所描述的那樣。和 Maskil & Deutsch [10,11]。對用于描述 Cu Kα 發射光譜的四個洛倫茲輪廓的寬度進行了改進，以評估后單色器的影響 [2]。兩對輪廓的 FWHM 比率，Kα11 與 Kα12 和 Kα21 與 Kα22，受限于 H?lzer 報告的那些。細化了Cu Kα2線、衛星線和“管尾”[12]的強度和位置。同樣，約束被應用于 Kα21 和 Kα22 線的位置和強度，以按照 H?lzer 保持整體形狀。使用“全”軸向發散模型[13]，對入射光束和衍射光束約束為相同的索勒狹縫值進行了改進。最后，分析包括洛倫茲尺寸擴大的術語。除了尺寸擴大項外，從該分析中獲得的參數值特定于 IPF，并在后續分析中固定。
此證書中報告的微晶尺寸的信息值是從該分析中獲得的。
TOPAS 用于通過 FPA Rietveld 分析單獨細化數據集。細化的參數包括比例因子、用于背景建模的 Chebyshev 多項式項、晶格參數、試樣位移和衰減項、洛倫茲尺寸展寬項和結構參數。使用基于 NIST Python 的代碼，設置了第二個全局細化以使用 20 個數據集來獲得單個晶格參數；輪廓位置受空間群對稱性約束，允許獨立細化試樣位移和透明度項。使用 NIST 基于 Python 的代碼獲得的晶格參數和使用 TOPAS 分析獲得的 20 個值的平均值在 ± 2 fm 范圍內一致。
使用 TOPAS 的分析結果用于獲得經過驗證的晶格參數。 Sirota 等人報道的六硼化鑭的熱膨脹。 [14] 用于將晶格參數值調整為 22.5 °C。數據的統計分析表明，測量的平均值為 0.415 682 62 nm，k = 2 A 型擴展不確定度為 0.000 000 37 nm。但是，由于系統誤差導致的 B 類不確定性必須納入認證晶格參數的不確定性范圍內。對認證中使用的數據趨勢的考慮導致了 B 類不確定性和所述值的分配。
陳經理（銷售）
